چرا دبی پمپ پریستالتیک با مقدار تنظیم‌شده تفاوت دارد؟ علت‌ها و راه‌حل‌ها
دبی پمپ پریستالتیک یکی از مهم‌ترین پارامترها در عملکرد تجهیزات انتقال سیال در صنایع آزمایشگاهی، دارویی، غذایی و شیمیایی است. اگر مقدار واقعی خروجی با عدد تنظیم‌شده روی کنترلر مطابقت نداشته باشد، ممکن است دقت تزریق مواد، کیفیت محصول و عملکرد فرایندهای صنعتی تحت تأثیر قرار بگیرد.
اختلاف بین مقدار واقعی و تنظیم‌شده می‌تواند دلایل مختلفی داشته باشد؛ از فرسودگی شلنگ و انتخاب نامناسب قطر داخلی گرفته تا وجود هوا در مسیر مکش، فشار برگشتی و خطای کالیبراسیون. شناخت این عوامل به شما کمک می‌کند مشکل را دقیق‌تر شناسایی کنید و از تغییرات غیرضروری در تنظیمات دستگاه جلوگیری شود.
در این مقاله از کاوش طب، علت کاهش دبی پمپ پریستالتیک، روش اندازه‌گیری خروجی واقعی، نحوه محاسبه درصد خطا و راهکارهای کاربردی برای عیب‌یابی و بهبود عملکرد این تجهیزات را بررسی می‌کنیم.
دبی پمپ پریستالتیک چیست و چگونه تعیین می‌شود؟
دبی یا Flow Rate به حجم سیالی گفته می‌شود که در واحد زمان از پمپ عبور می‌کند. این پارامتر معمولاً با واحدهایی مانند میلی‌لیتر بر دقیقه، لیتر بر ساعت یا لیتر بر دقیقه بیان می‌شود.
در پمپ‌های پریستالتیک، غلتک‌ها یا المان‌های فشاری با فشردن متوالی شلنگ، سیال را به سمت خروجی هدایت می‌کنند. میزان سیال جابه‌جاشده به عواملی مانند سرعت چرخش هد، قطر داخلی شلنگ، طراحی پمپ و شرایط کاری وابسته است.

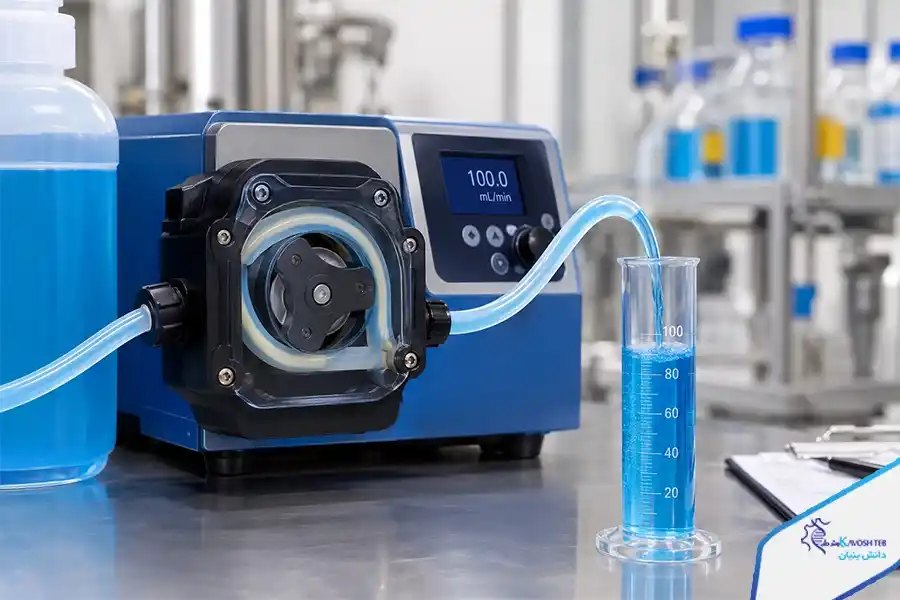

برای مثال، ممکن است دستگاه روی ۱۰۰ میلی‌لیتر بر دقیقه تنظیم شده باشد، اما خروجی واقعی تنها ۸۰ میلی‌لیتر بر دقیقه باشد. در این شرایط، اختلاف ایجادشده نشان می‌دهد که بررسی عملکرد پمپ و شرایط انتقال سیال ضروری است.
نکته مهم این است که عدد نمایش‌داده‌شده روی کنترلر همیشه به معنای اندازه‌گیری مستقیم جریان نیست. برخی دستگاه‌ها مقدار خروجی را بر اساس سرعت موتور و اطلاعات واردشده تخمین می‌زنند؛ بنابراین، اندازه‌گیری عملی برای ارزیابی دقت عملکرد اهمیت دارد.
مهم‌ترین علت‌های کاهش دبی پمپ پریستالتیک
برای عیب‌یابی صحیح، بهتر است وضعیت شلنگ، مسیر مکش، فشار خروجی و تنظیمات دستگاه به‌ترتیب بررسی شوند. در ادامه، مهم‌ترین عوامل مؤثر بر کاهش جریان یا ایجاد اختلاف میان مقدار واقعی و تنظیم‌شده را توضیح می‌دهیم.
۱. انتخاب نامناسب قطر داخلی شلنگ
قطر داخلی شلنگ یکی از عوامل اصلی تعیین‌کننده حجم سیال جابه‌جاشده در هر دور چرخش هد است. استفاده از شلنگی که با مشخصات فنی دستگاه سازگار نباشد، می‌تواند باعث تغییر خروجی و کاهش دقت عملکرد شود.
همچنین، اگر قطر شلنگ در تنظیمات کنترلر اشتباه وارد شده باشد، مقدار نمایش‌داده‌شده ممکن است با خروجی واقعی مطابقت نداشته باشد.
راهکار: قطر داخلی و جنس شلنگ را با مشخصات فنی هد تطبیق دهید. در مدل‌هایی که امکان تعریف مشخصات شلنگ وجود دارد، اطلاعات صحیح را در کنترلر وارد کنید.
۲. فرسودگی و تغییر شکل شلنگ
شلنگ در طول کار به‌طور مداوم فشرده و آزاد می‌شود. این چرخه تکراری می‌تواند به‌مرور موجب خستگی مکانیکی، کاهش خاصیت ارتجاعی یا تغییر شکل دائمی آن شود.
در چنین شرایطی، حجم مؤثر سیال جابه‌جاشده ممکن است تغییر کند و دبی پمپ پریستالتیک با مقدار اولیه تفاوت داشته باشد.
نشانه‌های رایج فرسودگی عبارت‌اند از:
- ترک‌خوردگی یا تغییر رنگ غیرعادی.
- تورم یا تغییر شکل موضعی.
- کاهش تدریجی خروجی در شرایط کاری ثابت.
- نشتی یا ناپایداری جریان.
راهکار: شلنگ را به‌صورت دوره‌ای بررسی کنید و در صورت مشاهده آسیب، آن را با نمونه سازگار با مدل دستگاه جایگزین کنید. پس از تعویض، خروجی را دوباره اندازه‌گیری کنید.
۳. تنظیم نبودن دور موتور
سرعت چرخش موتور یا RPM از عوامل مهم مؤثر بر خروجی پمپ است. در بسیاری از مدل‌ها، افزایش دور موتور باعث افزایش جریان می‌شود؛ بااین‌حال، این رابطه به شرایط کاری و مشخصات فنی دستگاه نیز بستگی دارد.
اگر موتور نتواند سرعت تنظیم‌شده را حفظ کند یا کنترلر به‌درستی عمل نکند، مقدار خروجی ممکن است با مقدار مورد انتظار متفاوت شود.
راهکار: ابتدا مشخص کنید که کنترلر سرعت موتور را نشان می‌دهد یا مقدار تخمینی جریان را. سپس عملکرد دستگاه را در یک سرعت مشخص اندازه‌گیری کنید و در صورت مشاهده اختلاف، تنظیمات کنترلر و وضعیت موتور را بررسی کنید.
۴. وجود هوا در مسیر مکش یا شلنگ
وجود حباب هوا در مسیر انتقال سیال می‌تواند باعث تأخیر در خروج مایع و نوسان جریان شود. این مشکل معمولاً هنگام راه‌اندازی اولیه، تعویض شلنگ یا خالی‌شدن مخزن رخ می‌دهد.
اگر هوا از اتصالات مسیر مکش وارد سیستم شود، ممکن است مشکل حتی پس از هواگیری دوباره تکرار شود.
راهکار: اتصالات، سطح سیال مخزن و مسیر مکش را بررسی کنید. سپس مطابق دستورالعمل سازنده هواگیری انجام دهید و در صورت مشاهده مجدد حباب، احتمال نشتی در اتصالات را بررسی کنید.
۵. تأثیر ویسکوزیته سیال بر دبی پمپ پریستالتیک
ویسکوزیته یا گرانروی، میزان مقاومت سیال در برابر جاری‌شدن است. مایعات غلیظ‌تر ممکن است در شرایط مشخص، به‌ویژه هنگام مکش یا در سرعت‌های بالا، موجب کاهش خروجی شوند.
برای مثال، عملکرد دستگاه هنگام انتقال محلول رقیق لزوماً با عملکرد آن هنگام انتقال ژل یا مایع غلیظ یکسان نیست. دما نیز می‌تواند با تغییر گرانروی، بر شرایط جریان تأثیر بگذارد.
راهکار: ویسکوزیته و دمای سیال را بررسی کنید و مطمئن شوید که پمپ، شلنگ و مسیر انتقال برای ویژگی‌های آن مناسب هستند. تنظیمات را نیز در محدوده مجاز سازنده نگه دارید.
۶. فشار برگشتی بالا یا گرفتگی مسیر خروجی
افزایش فشار برگشتی یا وجود گرفتگی در مسیر انتقال، یکی دیگر از دلایل احتمالی کاهش دبی پمپ پریستالتیک است. مسدودشدن فیلتر، پیچ‌خوردگی شلنگ، بسته‌بودن شیر خروجی یا محدودیت در نازل می‌تواند عملکرد سیستم را مختل کند.
در برخی شرایط، فشار برگشتی بالا ممکن است باعث برگشت سیال در ناحیه فشرده‌سازی شلنگ یا کاهش جریان مؤثر شود.
راهکار: فیلترها، شیرها، اتصالات و مسیر خروجی را بررسی کنید. فشار کاری را با محدوده مجاز دستگاه مقایسه کنید و از افزایش خودسرانه سرعت یا فشار بپرهیزید.
۷. فشردگی نامناسب شلنگ در هد پمپ
انتقال صحیح سیال به فشرده‌شدن مناسب شلنگ توسط غلتک‌ها یا المان‌های فشاری وابسته است. فشردگی ناکافی می‌تواند باعث کاهش کارایی جابه‌جایی سیال شود؛ در مقابل، فشردگی بیش‌ازحد ممکن است سایش شلنگ و بار مکانیکی موتور را افزایش دهد.
راهکار: از نصب صحیح شلنگ و سازگاری آن با هد پمپ اطمینان حاصل کنید. هرگونه تنظیم مکانیکی باید مطابق دستورالعمل سازنده انجام شود.
۸. خطای کالیبراسیون پمپ پریستالتیک
کالیبراسیون به معنای مقایسه خروجی واقعی با مقدار مورد انتظار و اصلاح تنظیمات دستگاه برای کاهش اختلاف است. اگر اطلاعات شلنگ یا پارامترهای کاری به‌درستی وارد نشده باشند، کنترلر ممکن است مقدار خروجی را نادرست تخمین بزند.
تعویض شلنگ، تغییر سرعت موتور یا تغییر شرایط کاری نیز می‌تواند ضرورت بررسی مجدد کالیبراسیون را ایجاد کند.
راهکار: خروجی را به‌صورت عملی اندازه‌گیری کنید و در صورت پشتیبانی دستگاه، مطابق راهنمای سازنده کالیبراسیون انجام دهید. پس از پایان تنظیمات، اندازه‌گیری را تکرار کنید تا میزان خطای باقی‌مانده مشخص شود.
۹. اختلال در موتور یا کنترلر
نوسان منبع تغذیه، خرابی درایور موتور، اختلال در کنترلر یا افزایش بار مکانیکی ممکن است باعث تغییر سرعت واقعی موتور شود. در نتیجه، خروجی دستگاه نیز می‌تواند ناپایدار شود.
اگر اختلاف جریان با صدای غیرعادی موتور، توقف ناخواسته یا نمایش کد خطا همراه باشد، بررسی تخصصی تجهیزات ضروری است.
راهکار: کدهای خطای کنترلر، اتصالات و شرایط تغذیه برق را بررسی کنید. بررسی قطعات داخلی باید توسط فرد متخصص و با رعایت نکات ایمنی انجام شود.

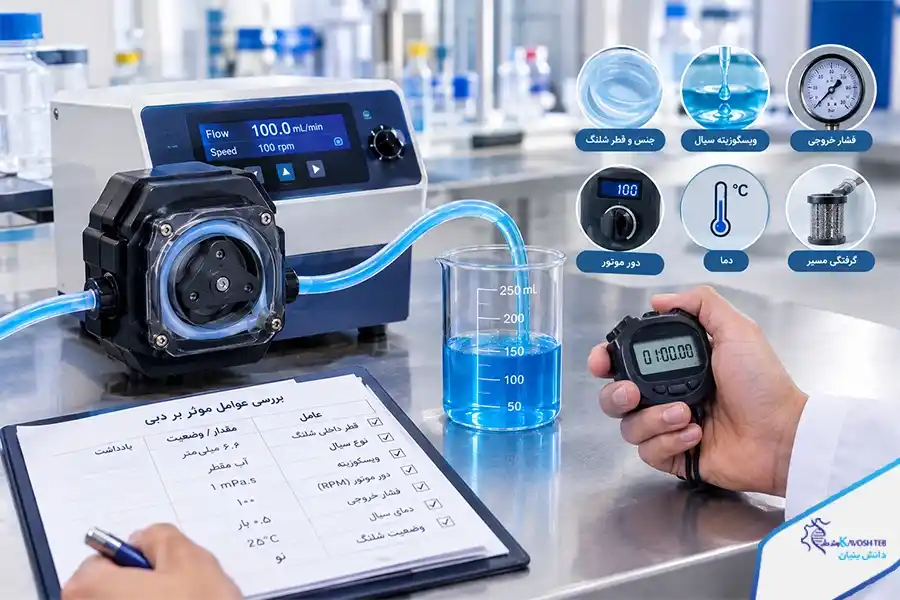

چگونه دبی واقعی پمپ پریستالتیک را اندازه‌گیری کنیم؟
برای شناسایی علت کاهش دبی پمپ پریستالتیک، ابتدا باید حجم واقعی سیال خروجی را اندازه‌گیری کنید. روش اندازه‌گیری حجمی، یکی از راه‌های ساده برای بررسی اولیه عملکرد دستگاه است.
مراحل اندازه‌گیری دبی
۱. دستگاه را با شلنگ مناسب و در شرایط کاری موردنظر راه‌اندازی کنید.
۲. اجازه دهید جریان پایدار شود و در صورت نیاز، هواگیری انجام دهید.
۳. یک ظرف مدرج مناسب در خروجی قرار دهید.
۴. پمپ را برای مدت مشخص، مثلاً ۶۰ ثانیه، روشن نگه دارید.
۵. حجم سیال جمع‌آوری‌شده را اندازه‌گیری کنید.
۶. حجم به‌دست‌آمده را بر زمان اندازه‌گیری تقسیم کنید.
فرمول محاسبه دبی واقعی:
دبی واقعی = حجم سیال جمع‌آوری‌شده ÷ زمان اندازه‌گیری
برای مثال، اگر در مدت یک دقیقه ۸۰ میلی‌لیتر سیال جمع‌آوری شود، خروجی برابر با ۸۰ میلی‌لیتر بر دقیقه خواهد بود.
برای کاربردهای حساس، دقت ظرف مدرج، تکرارپذیری اندازه‌گیری و سازگاری روش آزمون با ویژگی‌های سیال اهمیت زیادی دارد.
فرمول محاسبه درصد خطای دبی پمپ پریستالتیک
برای بررسی دقت دبی پمپ پریستالتیک، باید مقدار واقعی خروجی را با مقدار تنظیم‌شده مقایسه کنید. محاسبه درصد خطا مشخص می‌کند که پمپ کمتر یا بیشتر از مقدار مورد انتظار سیال منتقل می‌کند.
فرمول محاسبه درصد خطای دبی:
درصد خطا = [(دبی واقعی − دبی تنظیم‌شده) ÷ دبی تنظیم‌شده] × ۱۰۰
برای مثال، اگر دبی تنظیم‌شده ۱۰۰ میلی‌لیتر بر دقیقه و دبی واقعی ۸۰ میلی‌لیتر بر دقیقه باشد، درصد خطا برابر با ۲۰- درصد خواهد بود. این نتیجه نشان می‌دهد که خروجی واقعی ۲۰ درصد کمتر از مقدار تنظیم‌شده است.
محدوده قابل‌قبول خطا به مشخصات فنی سازنده، شرایط کاری و حساسیت فرایند بستگی دارد؛ بنابراین، نمی‌توان یک درصد خطای ثابت را برای تمام مدل‌ها مناسب دانست.
جدول عیب‌یابی پمپ پریستالتیک
| مشکل مشاهده‌شده | علت احتمالی | راهکار پیشنهادی |
| خروجی کمتر از مقدار تنظیم‌شده است | فرسودگی شلنگ یا محدودیت مسیر | بررسی شلنگ و مسیر انتقال |
| جریان نوسان دارد | وجود هوا در مسیر مکش | هواگیری و بررسی اتصالات |
| خروجی پس از تعویض شلنگ تغییر کرده است | تفاوت قطر یا جنس شلنگ | بررسی سازگاری شلنگ با هد |
| خروجی با افزایش سرعت متناسب نیست | محدودیت مکش یا تغییر شرایط سیال | بررسی مسیر مکش و ویسکوزیته |
| خروجی به‌تدریج کاهش می‌یابد | سایش شلنگ یا گرفتگی | بررسی شلنگ، فیلتر و خروجی |
| نمایشگر با خروجی واقعی تفاوت دارد | خطای کالیبراسیون | اندازه‌گیری مجدد و کالیبراسیون |
| موتور صدای غیرعادی دارد | مشکل مکانیکی یا افزایش بار | توقف ایمن و بررسی تخصصی |
این جدول برای عیب‌یابی اولیه کاربرد دارد. برای تشخیص قطعی، باید شرایط واقعی کارکرد دستگاه و مشخصات فنی مدل بررسی شود.
چگونه دقت دبی پمپ پریستالتیک را افزایش دهیم؟
برای افزایش دقت دبی پمپ پریستالتیک، لازم است شرایط کاری دستگاه به‌صورت منظم بررسی و عوامل مؤثر بر عملکرد آن کنترل شوند.
- انتخاب صحیح شلنگ: قطر داخلی، جنس و محدوده دمایی شلنگ را با نوع سیال و مشخصات هد پمپ تطبیق دهید.
- کالیبراسیون دوره‌ای: خروجی واقعی را در شرایط کاری مشخص اندازه‌گیری کنید و در صورت نیاز تنظیمات دستگاه را اصلاح کنید.
- بررسی مسیر مکش: از ورود هوا و ایجاد محدودیت در تأمین سیال جلوگیری کنید.
- کنترل مسیر خروجی: گرفتگی فیلتر، وضعیت شیرها و فشار برگشتی را بررسی کنید.
- تعویض به‌موقع شلنگ: شلنگ را متناسب با شرایط کاری و توصیه سازنده تعویض کنید.
- ثابت نگه‌داشتن شرایط آزمون: هنگام مقایسه نتایج، سرعت موتور، دما و شرایط انتقال سیال را تا حد امکان ثابت نگه دارید.
- ثبت نتایج اندازه‌گیری: مقادیر واقعی و تنظیم‌شده را ثبت کنید تا تغییرات عملکرد دستگاه در طول زمان قابل بررسی باشد.
چه زمانی عیب‌یابی تخصصی دبی پمپ پریستالتیک ضروری است؟
اگر پس از بررسی شلنگ، مسیر مکش، فشار خروجی و تنظیمات کنترلر همچنان اختلاف قابل‌توجهی در دبی پمپ پریستالتیک وجود داشته باشد، لازم است دستگاه به‌صورت تخصصی بررسی شود.
تغییر محسوس جریان بدون تغییر تنظیمات، نوسان سرعت موتور، داغ‌شدن غیرعادی، صدای غیرمعمول و تکرار خطا پس از کالیبراسیون می‌توانند نشانه وجود مشکل مکانیکی یا الکتریکی باشند. در چنین شرایطی، بررسی هد، موتور، کنترلر و سازگاری قطعات با شرایط کاری به شناسایی علت اصلی کمک می‌کند.
جمع‌بندی
اختلاف دبی پمپ پریستالتیک با مقدار تنظیم‌شده می‌تواند به عواملی مانند فرسودگی شلنگ، انتخاب نامناسب قطر داخلی، وجود هوا در مسیر مکش، ویسکوزیته سیال، فشار برگشتی یا خطای کالیبراسیون مربوط باشد.
برای رفع این مشکل، ابتدا باید خروجی واقعی اندازه‌گیری شود و سپس عوامل مؤثر بر عملکرد دستگاه به‌ترتیب بررسی شوند. انتخاب صحیح شلنگ پمپ، کنترل شرایط کاری، نگهداری اصولی و کالیبراسیون مناسب از مهم‌ترین راهکارهای افزایش دقت و پایداری عملکرد هستند.
اگر برای یک کاربرد صنعتی یا آزمایشگاهی به پمپ پریستالتیک نیاز دارید، بررسی دبی موردنیاز، مشخصات سیال، جنس شلنگ و شرایط کاری پیش از انتخاب دستگاه اهمیت زیادی دارد.
